在砂石骨料生产过程中，需要筛分设备将粗、细骨料分类存放，振动筛种类很多，有圆振筛、直线筛等，作为砂石筛分设备比较常用的是圆振筛，型号齐，筛面层数从1-5层不等，处理能力从70-1000吨/时不等，能够满足不同用户的需求，使用范围广泛。

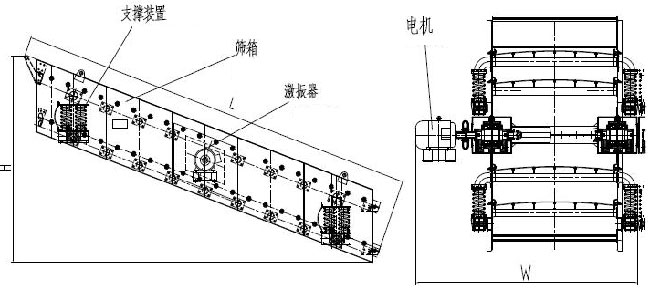

中誉鼎力圆振筛结构

主要由激振器、筛厢、支撑装置、传动装置等部分组成

激振器——采用单台电机带动筛框的两组激振器产生振动；

筛厢——筛框由筛框、筛板组成，筛框由侧板、槽钢、横梁、加强板等铆接组成，筛板作为物料的直接承载体，采用钢制编织而成；

支撑装置——采用螺旋弹簧支撑，噪音比较低；

传动装置——采用三角带传动，带动偏心块旋转，通过对偏心块数量的调整可改变振动频率；

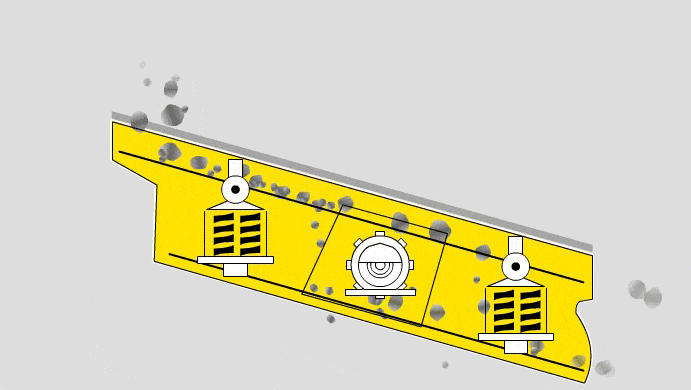

工作原理

电机带动激振器产生振动，当设备整体向上时弹簧复原并伸长，筛网上的物料被抛起整体变得松散，向下时弹簧被压缩，物料重新落到筛网，设备就这样连续不断的上下振动，物料被多次被抛起和下落，小于筛孔尺寸的物料被分离，大于筛孔尺寸的物料从末端排出，这样达到粗、细骨料筛分的目的。

性能特点

1、使用寿命长 筛网采用钢制编织，侧板采用Q345B钢板，并以铆焊链接，增加筛体整体强度；

2、型号齐 筛面层数从1-5层不等，可以同时筛分6中不同规格的成品料；

3、运行平稳 侧板采用龙门铣镗床铣面与钻孔，安装精度；

4、易于调节 可以通过增减偏心块的角度和数量调节振动的频率和强度；

5、处理量大 4米*10米的3YKZ40100型圆振筛可以达到一小时1000吨的处理量，可适用于大型砂石骨料生产线的筛分作业；

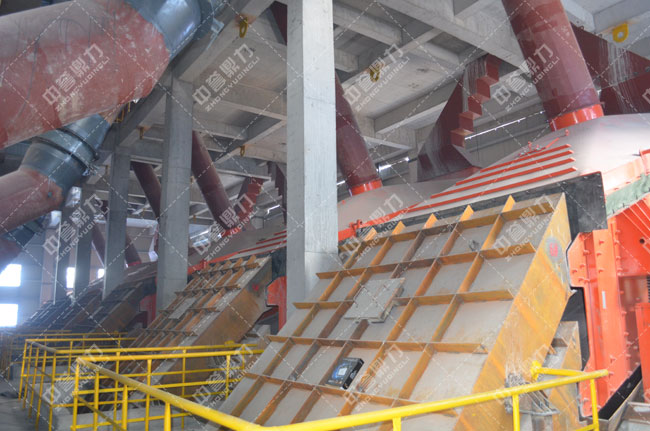

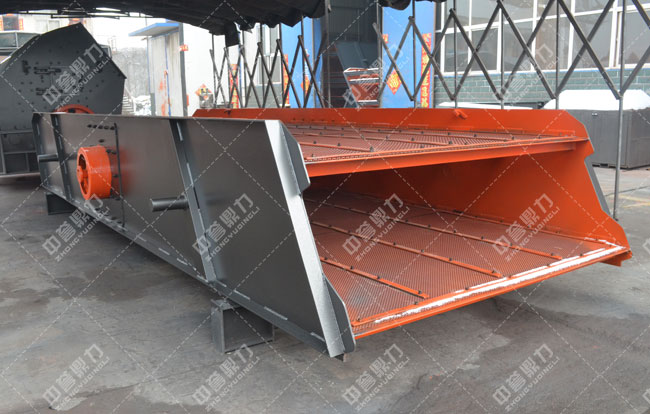

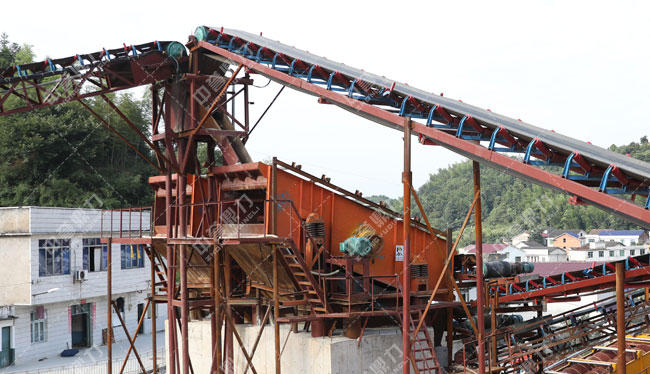

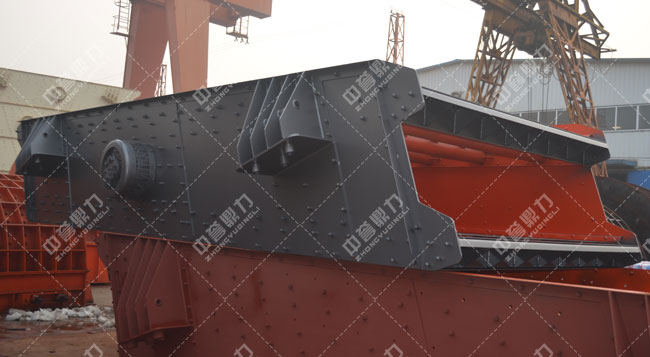

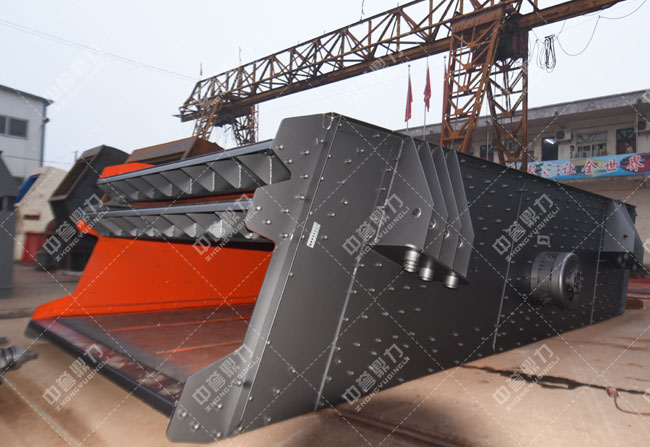

图片实拍
