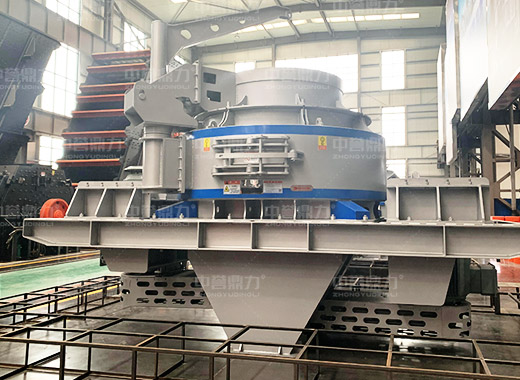

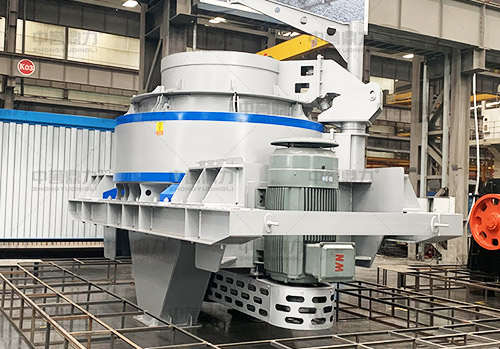

VSI立轴冲击式制砂机是我公司在多年生产矿山机械设备经验的基础上，吸取了行业内同类产品的技术优势，生产出来的一种高效率低能耗的制砂设备，在机制建筑砂、石料以及各种矿用破碎中普遍使用，与其它类型的制砂机相比产量更高，适用物料更广，是建筑碎石和石料整形的可选设备。

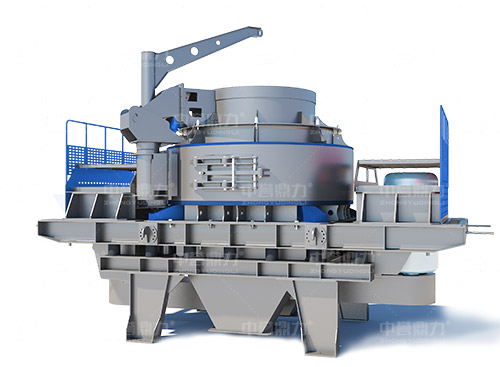

VSI立轴冲击式制砂机部件转子采用深腔设计，可以通过更多物料，通过量可达580吨/时，产量较传统设备提高了30%；同时物料在破碎腔内有更多的破碎机会，成品料粒形呈立方体，出料粒形好、级配合理、细度模数可调。
下载详细资料

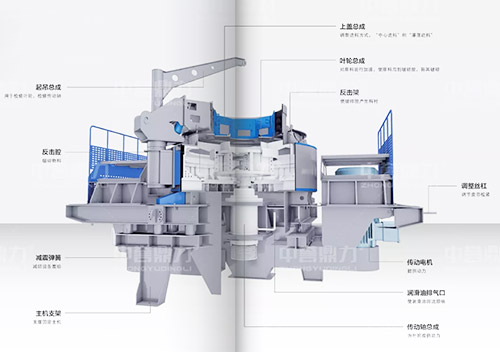

VSI立轴冲击式制砂机主要是采用皮带驱动立轴使装有垂直导向装置的扁平部件转动。在转动过程中，物料由进料斗进入机腔，经分料器将物料分成两部分，一部分由冲击式制砂机分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，先同由分料器四周自收落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。

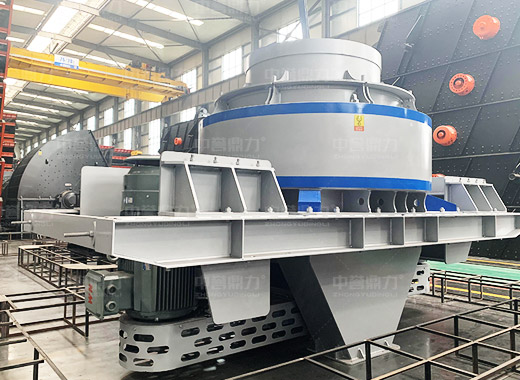

破碎腔撞击角度设计合理，物料与件的摩擦小，直接降低了设备的使用成本；转子部件结构经过合理优化，使用成本更低；组合式锤头设计，可以根据磨损情况更换个别锤头，降低后期配件更换成本。
咨询详情
使用寿命长
选材用心
便于维修
利于环保| 型号 | 进料粒度 (mm) | 叶轮直径 (mm) | 转速 (r/min) | 双电机功率 (kw) | 处理能力 (t/h) | 外形尺寸长×宽×高 (mm) |
|---|---|---|---|---|---|---|
| DLVSI1140 | ＜50 | 1100 | 1100-1400 | 200×2 | 250-340 | 5600×2990×4190 |
| DLVSI1145 | ＜55 | 1100 | 1000-1300 | 220×2 | 280-400 | 5600×2990×4190 |
| DLVSI1150 | ＜55 | 1100 | 1000-1300 | 250×2 | 300-440 | 5600×2990×4190 |
| DLVSI1263 | ＜60 | 1200 | 900-1300 | 315×2 | 400-580 | 5600×2990×4190 |
DLVSI1370RG | ＜60 | 1300 | 900-1100 | 355×2 | 700 | 6000×3650×4350 |
| DLVSI1380RG | ＜60 | 1300 | 900-1100 | 400×2 | 800 | 6000×3650×4350 |
| DLVSI20100R | ＜200 | 2000 | 600 | 400×2或500×2 | 700-1000 | / |
润滑液压站技术参数
| 润滑液压站 | 流量(L/min) | 8(mm) |
| 双油泵电机功率 | 2x0.37 | |
| 安�；� | 双油泵互补供油；无油流、无油压自动停机；水冷降温；冬季电机加热启动。 | |
| 外形尺寸长宽高(mm) | 820x520x1270 | |
| 邮箱加热器功率(kw) | 2 |
注：参数变更恕不另行通知，实际数据以实物为准。
河南省生态环境厅科技处领导一行莅临中誉鼎力调研！
驻马店市160余名村支部书记莅临中誉鼎力参观调研
湖北大冶企考察团莅临中誉鼎力 交流绿色矿山建设经验
已有19947人成功参与
扫描加微信好友
卧式旋回粗碎机处理能力：600-3280T/H
双腔硬岩破碎机处理能力：150-350T/H
立轴冲击式制砂机处理能力：250-1000T/H
多缸液压圆锥破碎机处理能力：100-1200T/H
1750立式制砂机电机功率为8p 200千瓦，采用的是单台电机驱动，安装于制砂机设备一侧。1750制砂机进料在120mm以下，装有16个锤头，时产量可达100吨，属于产量较大的型号，设备大概要十几万左右。
7611冲击式制砂机处理能力在40~180吨，瀑落与中心进料产量为80~180吨/时，中心进料产量为40~90吨/时。7611制砂机破碎软料粒径要求≤35mm，破碎硬料粒径要求≤30mm。
1140冲击破与VSI6X1040冲击破各具特色，主要参数上的不同之处在于1140冲击破进料粒径要求在45mm以下，产能范围在180~440t/h，采用稀油润滑、油脂润滑，而VSI6X1040冲击破进料粒径要求在50mm以下，产能范围在264~342t/h，采用的是稀油润滑。
调整VSI立轴冲击式制砂机出料口大小时，需要借助调整环、降定锥衬板、支承套间的锯齿形螺纹升来完成。调整环拧入螺纹后，通过旋转调整环使固定伞板上升或下降，实现出料口的大小的调整，成品料的粗细就进行了改变。
VSI9526制砂机时产100~380吨，设备进料粒径大小有要求，软物料要小于45mm，硬物料要小于40mm，用的是4P 264Kw的电机。VSI9526制砂机同VSI系列制砂机一样用的是46#抗磨液压润滑油。
1145制砂机指vsi1145冲击式制砂机，1145冲击破最大进料尺寸为50mm，软料粒度≤50mm，硬料粒度要≤45mm；1145制砂机用的是4P 440kw双电机，转速为1150-1300r/min。一般情况下1145制砂机配2台细颚破就可以。
