辉绿岩的密度和平均可磨蚀性指数与花岗岩类似，甚至过花岗岩，属于难破碎岩石。本文以时产300t左右的干法生产为例，介绍其辉绿岩碎石生产线设备选型与工艺流程。

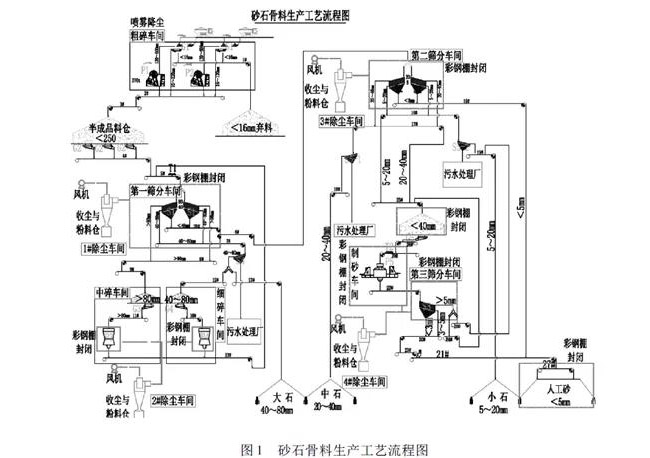

辉绿岩碎石生产线工艺流程

砂石骨料生产系统处理能力310t/h，成品生产能力270t/h，加工工艺如下：

（1）系统采用干法生产工艺。

（2）破碎：采用粗碎→中碎→细碎→细碎（制砂）的破碎流程。

（3）筛分：采用一次筛分，二次筛分和三次筛分的流程。

（4）粗碎开路、筛分和筛分与中、细碎闭路、第三筛分与细碎（制砂）闭路。

辉绿岩碎石生产线主要设备

1、粗碎车间

粗碎车间采用两台颚式破碎机（PE750*1060、PE600*900），两台ZG系列振动给料机；

2、半成品料仓

半成品料仓下设一条钢筋混凝土廊道，廊道内设3台ZG振动给料机；

3、筛分车间、中细碎车间

筛分车间选用2台DL2YKZ2470重型振动筛，1台DLYKZ2470单层振动筛，1台MC02-150除铁器；中细碎料仓采用4台ZG0938振动给料机，1台DLKPC1313双腔硬岩破碎机；中细碎车间分别各布置1台LDMC32-6脉冲袋式除尘器，并对筛分车间、中细碎车间的破碎、筛分设备采用密封环保设计。

4、筛分车间

筛分车间设有2台DL2YKZ2470圆振动筛，2台DLYKZ2470圆振动筛；筛分车间布置1台LDMC32-6脉冲袋式除尘器，并对筛分车间的筛分设备采用密封环保设计。

5、细碎车间及脱粉车间

细碎车间采用2台ZG0938振动给料机，1台ZSJ1416双转子制砂整形机，1台MC02-150除铁器；脱粉车间布置一台砂石脱粉机，细碎车间布置1台LDMC32-6脉冲袋式除尘器，并对细碎车间及脱粉车间的破碎、筛分设备采用密封环保设计。

6、成品料仓

成品料仓按照要求共分成4个仓，即40～80mm、20～40mm、5～20mm、砂仓，并对砂仓采用密封环保设计。

辉绿岩碎石生产线除尘设计

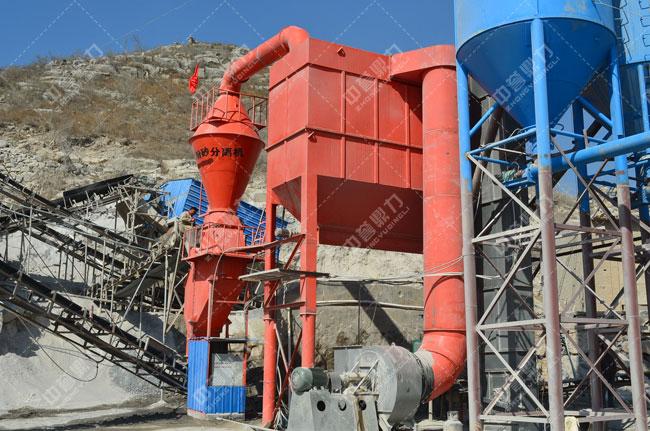

辉绿岩碎石生产线采用干法生产，其除尘设计主要采用DMC系列气箱脉冲袋式除尘器，并对砂石加工系统的破碎、筛分设备采用密封，其主要设备DMC系列气箱脉冲袋式除尘器可直接进行处理粉磨系统高浓度含尘浓度高达1000g/Nm³的气体。

此外，对砂石加工系统的破碎、筛分设备、成品砂仓采用密封环保设计，基本达到扬尘零排放要求。
