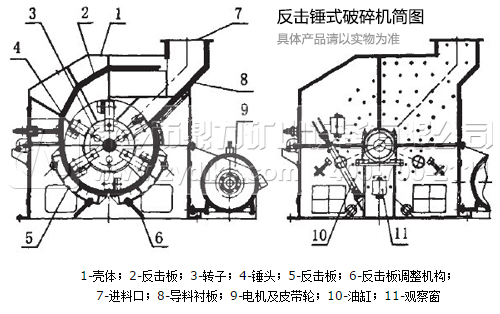

从上图可知，反击锤式破碎机主要有壳体、反击板、转子、锤头、调节反击衬板、反击板调整机构、进料口、导料衬板、电机及皮带轮、油缸、观察窗等部位构成，整台设备结构设计精巧，采用为精良的配件材质。物料自进料口进入后，先受到高速运转的锤头打击，被破碎后的物料在冲击力的作用下冲至四周反击衬板产生二次破碎，接着被锤头打击破碎的物料与反击破碎的物料两相撞击产生再次破碎，然后由调节衬板出料口排出。

 从锤式破碎机的设计图可以看出，它结合了传统锤式破碎机和反击式破碎机的结构优点，并在其基础上进行了改良和改进，使得物料可以在一台机组内经过多次反复破碎，大大提升了设备的破碎能力，所以也打破了传统的锤式破碎机只能应用在生产线二破阶段的局限性，使其可以针对石灰石等中硬度物料一破成型，为客户节省至少35%的生产运行成本。

  反击锤式破碎机的设计之所以精巧，是建立在新乡鼎力对于石料破碎行业三十余年的破碎生产经验之上的，它融入了了石料生产行业前沿的生产技术，结合了石料生产客户在实际生产中的问题反馈，是新乡鼎力在针对石灰石等中硬度物料破碎方面的一大创举，可广泛应用在建材建筑行业的石料破碎，公路铁路的建设，建房及其他应用石子的行业。
