立轴冲击式破碎机轴承立式设计，故也有人叫作立式冲击制砂机，有“VSI冲击式制砂机”“HVI制砂机”等，是一款破碎制砂设备，具有整形功能，制砂效果好、产量高、运行平稳、使用寿命长等诸多特点的整形制砂机器。本文对这款冲击式破碎制砂设备的结构、原理、价格进行简要介绍，以便于使用者的管理设备，提升工作效率，减少�；な奔�。

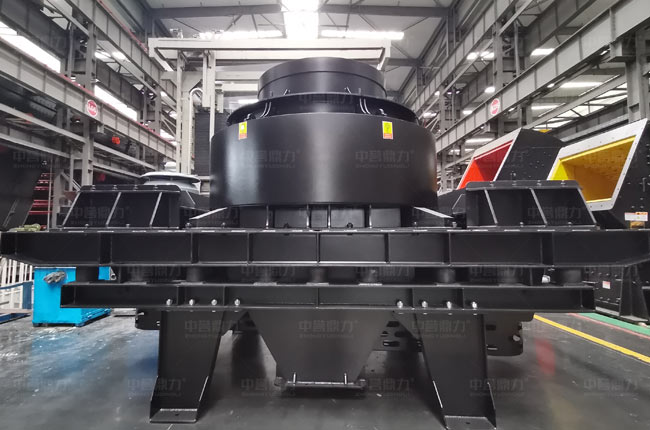

立轴冲击破碎机结构

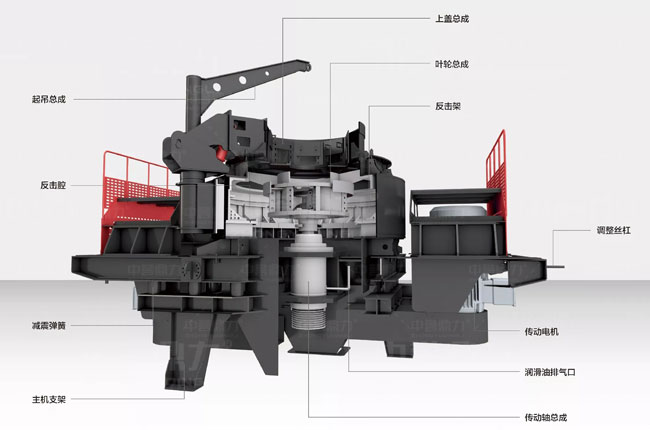

立轴冲击式破碎机种类比较多，机械细节组成会有差异，以下以立轴冲击破主要组成部件机壳、进料斗、分料器、涡动破碎腔、主轴装置、冷却装置、电动机、传动皮带轮和电控柜组成等进行简要介绍。
1、机壳：机壳立轴冲击式破碎机支撑骨架，上面是进料口，下面是出料口，中间是破碎腔，机壳正面留有检查门，便于平时观察、检修、更换衬板。
2、进料斗：要破碎的原料从此处进入破碎腔，进料斗一般为倒立的棱台体或圆筒体，装有环。
3、分料器：分料器安装于进料斗和破碎腔中间，起分料的作用，能破碎功率消耗，增加破碎效率吗，提升生产能力。
4、叶轮：叶轮安装在主轴总成上端轴头上，工作时叶轮高速旋转，是冲击破制砂机的关键元件。
4、涡动破碎腔：要破碎物料在此进行细碎或整形。
5、主轴装置：制砂机的主轴装置是一根支承在两个轴承上的立轴，通过电机经皮带机传动。
6、润滑冷却装置：有单独的润滑液压站，润滑效果良好。
7、电动机与皮带传动装置：立轴冲击式破碎机一般采用双电机驱动，从设备外观可以看出电机分别安装与主轴总成两侧，通过皮带与主轴链接。
8、电控柜：可以单独负责冲击破的电路，如引进智能化控制系统，可实现一键启停设备或生产线，设备运行情况自动检测，故障预警等集中化控制。
立轴冲击式破碎机工作原理

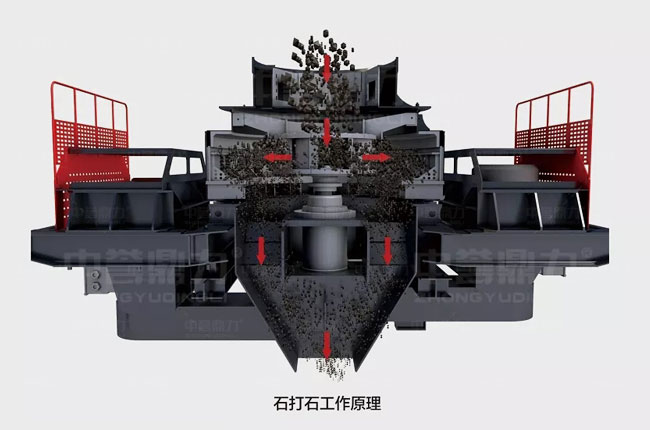

冲击破制砂机工作时，主轴通过皮带机由电动机带动，物料从进料斗进入，通过分料器将来料进行分流（一部分物料经由中心入料管进入叶轮，一部分从中心入料管外侧进入），从中心入料管进入的物料会通过高速旋转的叶轮加速到60-75m/s速度抛射出去，与从中心入料管外侧进入的物料产生冲击破碎，或与反击衬扳形成的环形冲击面相撞，与此同时，叶轮旋转产生的强大气流形成气流自循环，可使粉尘内部消化，不外溢，不污染环境。
立式冲击破碎机参数
立式冲击破碎机一般出料大小在0~5mm，进料粒径不能多60mm，产量小到60T/H，大到520T/H，以下是详细技术参数：
VSI冲击式破碎机参数
| 型号 | 生产能力(t/h) | 进料尺寸(mm) | 转速 (kw) | 双电机功率 (kw) | 外形尺寸长宽高 (mm) | ||
|---|---|---|---|---|---|---|---|
| 制砂通过量 | 整形通过量 | 制砂 | 整形 | ||||
| DLVSI1263 | 400-480 | 500-580 | ＜50 | ＜60 | 900-1300 | 315x2 | 5600x2990x4190 |
| DLVSI1150 | 300-380 | 380-440 | ＜45 | ＜55 | 1000-1300 | 250x2 | 5600x2990x4190 |
| DLVSI1145 | 280-350 | 350-400 | ＜45 | ＜55 | 1000-1300 | 220x2 | 5600x2990x4190 |
| DLVSI1140 | 250-280 | 300-340 | ＜40 | ＜50 | 1100-1400 | 200x2 | 5600x2990x4190 |
HVI立轴冲击破技术参数
| 型 号 | 硬料 | 软料 | 制砂 | 整形 | 电机功率（kw） |
| 进料粒度（mm） | 通过量（t/h） | ||||
| HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
| HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
| HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
| HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
| HVI 1032 | <40 | <45 | 130-278 | 180-356 | 2×160 |
| HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
| HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |
