振动筛分系列

当前位置:网站首页 > 产品中心 > 振动筛分系列 >

直线振动筛

立即咨询 收藏

处理能力：70-810t/h

产品简介：直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出，是一种多层数、新型振动筛，为采石场筛分物料设计，也可供选煤、选矿、建材、电力及化工等部门作产品分级使用。

介绍指数：

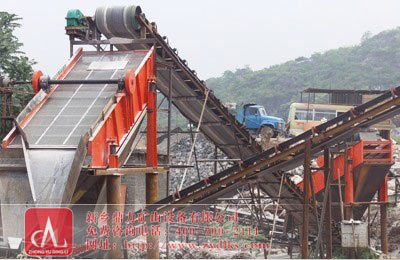

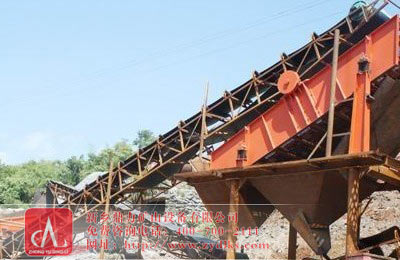

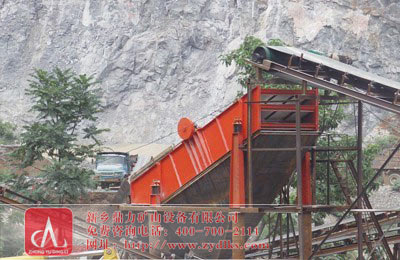

直线振动筛 直线振动筛 直线振动筛
>> 点击切换图片
  • 直线振动筛
  • 直线振动筛
  • 直线振动筛
立即咨询

应用领域

　　直线振动筛（直线筛）系新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。
　　直线振动筛也可对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业．

结构原理

　　本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
　　直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

技术参数

轻型振动筛

型号

筛面层数

筛网面积

振动频率

双振幅

筛孔尺寸

电机功率

处理能力

　

（m²）

（r/min）

（mm）

（mm）

（kw）

（t/h）

YK1860

1

10.8

960

5～8

3-150

7.5

120～230

YK2060

1

12

960

5～8

3-150

11

150～260

2YK1560

2

8

960

5～8

3-150

7.5

70～180

2YK1860

2

10.8

960

5～8

3-150

11

120～230

2YK2060

2

12

960

5～8

3-150

11

150～260

2YK2460

2

14.4

960

5～8

3-150

15

240～300

3YK1560

3

8

960

5～8

3-150

15

70～180

3YK1860

3

10.8

960

5～8

3-150

15

120～230

3YK2060

3

12

960

5～8

3-150

15

180～280

3YK2460

3

14.4

960

5～8

3-150

15

240～300

4YK1560

4

10.8

960

5～8

3-150

18.5

120～230

4YK1860

4

12

960

5～8

3-150

18.5

150～260

4YK2060

4

13.2

960

5～8

3-150

18.5

200～260

4YK2460

4

14.4

960

5～8

3-150

18.5

240～300

5YK1860

5

10.8

960

5～8

3-150

15

120～230

5YK 2060

5

12

960

5～8

3-150

22

150～260



重型振动筛

型号

筛面层数

筛网面积

振动频率

双振幅

筛孔尺寸

电机功率

处理能力

　

（m²）

（r/min）

（mm）

（mm）

（kw）

（t/h）

YK1860

1

10.8

960

5～8

3-150

7.5

32-350

YK2060

1

12

960

5～8

3-150

11

66-720

2YK1560

2

8

960

5～8

3-150

7.5

30-275

2YK1860

2

10.8

960

5～8

3-150

11

65-586

2YK2060

2

12

960

5～8

3-150

11

81-720

2YK2460

2

14.4

960

5～8

3-150

15

100-810

3YK1560

3

8

960

5～8

3-150

15

65-586

3YK1860

3

10.8

960

5～8

3-150

15

65-586

3YK2060

3

12

960

5～8

3-150

15

81-720

3YK2460

3

14.4

960

5～8

3-150

15

100-810

4YK1560

4

10.8

960

5～8

3-150

18.5

65-586

4YK1860

4

12

960

5～8

3-150

18.5

65-586

4YK2060

4

13.2

960

5～8

3-150

18.5

81-720

4YK2460

4

14.4

960

5～8

3-150

18.5

100-810

5YK1860

5

10.8

960

5～8

3-150

15

65-586

5YK 2060

5

12

960

5～8

3-150

22

81-720



     注：参数变更恕不另行通知，实际数据以实物为准。

性能特点

　　1.体积小、重量轻，结构简单紧凑，投资�。�
　　2.安装方便、维修量小，运行费用低；
　　3.因受振矿岩物料流动性增大，减少通道堵塞现象，故放矿能力大，效率高；
　　4.受振矿流连续、均匀、易控，矿流大小可根据需要调整，运行可靠；
　　5.在超共振状态下工作，振幅稳定，允许振动台板上的负载有较大的波动，对各种矿岩是粘性矿岩物料适应性较强，并可在多尘或含水较多的环境下工作；
　　6.本系列振动耗电少，节能显著；
　　7.电气控制采用半波整流电器，可无级调节给料量，可用于自动控制的生产流程中，实现生产过程自动化。
　　8.采用合金钢板制成的料槽，可适用输送高温、磨损严重及有腐蚀性的物料等。
