1416重锤破老出问题怎么办？
1416重锤破老出问题怎么办？
为避免1416重锤破经常出现锤头断裂及寿命短、端盘和锤盘磨损过快及断裂、轴承发热等问题，要做到：1、检测矿石的性能后选择合适的设备；2、处理高硬度物料时，需要在锤破前加颚破或者旋回破做初级破碎后；3、考虑在小皮带轮上带风扇等辅助降温。详细解答
详细解答
经常有客户反馈1416重锤破老出问题，具体表现为锤头断裂及寿命短、端盘和锤盘磨损过快及断裂、轴承发热等，严重影响企业正常生产。本文对上述现象产生的原因进行分析，并介绍相应的处理措施。
1416重锤破老出哪些问题
1、锤头断裂及寿命短
锤头断裂的主要原因有三个：一是矿石中夹带铁块，二是化学成分控制有误（磷、碳、硅等元素严重标），三是热处理工艺不当。
锤头寿命短的主要原因也有三个：一是锤头材质选择错误，二是被破碎矿石的易碎性差和磨蚀性大，三是破碎机选型不当。
锤头磨损失效分析：
当物料与高速旋转锤头撞击时，如正面撞击，物料尖角压入锤面，形成撞击坑，此时锤头属于撞击凿削磨料磨损。但当物料以角度撞击锤头时，冲击力可分解为垂直锤面的法向应力和平行锤面的切向应力，前者使锤头表面产生冲击坑，后者对锤头表面进行切削，形成一道道切削沟槽，则为切削冲刷磨损。
锤头工作时不是整个锤面破碎物料，只有侧面靠近边缘的区域进行破碎，称为工作区。随着锤头的不断磨损，工作区发生变化，物料对锤头的磨损方式也发生变化，前期以撞击凿削磨料磨损为主，逐渐转为后期以切削冲刷磨损为主。因此锤头磨损失效机理是撞击凿削磨料磨损和切削冲刷磨损。

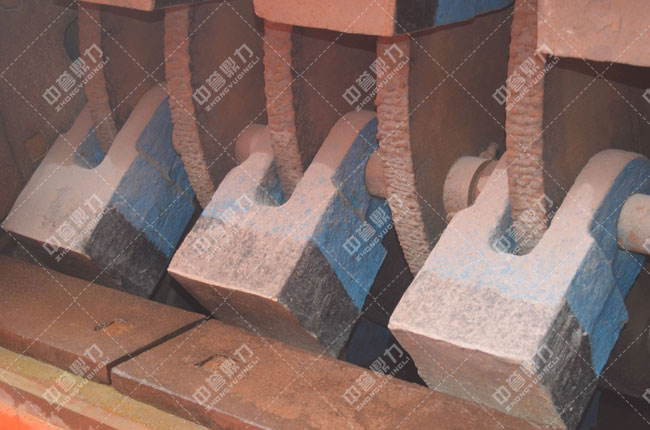

大锤头撞击凿削磨料磨损形貌如图1，大锤头的切削冲刷磨损形貌如图2。由于生产中工艺控制不佳或使用中操作不当将产生锤头断裂，图3、图4为大锤头断裂形貌。
2、端盘和锤盘磨损过快及断裂
端盘、锤盘是1416重锤破转子的主要工作部件。高速运转的转子承受着冲击载荷和交变载荷。而端盘、锤盘不仅分担了相当大部分冲击和交变载荷，同时端盘的外圆又不停地承受着物料冲刷磨损，工况条件较为恶劣。如原矿进料块度过大，破碎物料不当或转子结构强度设计有缺陷，都易造成转子结构变形，端盘和锤盘磨损过快及断裂。
3、轴承发热
轴承发热是1416重锤破常见的故障之一。轴承发热主要原因：一是轴承座振动过大；二是两轴承座水平误差过大；三是轴承座内孔与轴承外圈之间顶间隙过��；四是轴系中透盖等零件与轴有干涉；五是轴承损坏。有时几个因素交织在一起，互相影响，很难说哪一个因素是主要因素。
1416重锤破老出问题如何解决
（1）为避免1416重锤破材质结构等选型不当，造成锤头、端盘和锤盘等主要部件过早失效，待破碎的矿石需取样进行易碎性和磨蚀性等测定，弄清矿石的破碎性能后再选择适宜的机型和材质。
（2）对于磨蚀性高又很难、难破碎的矿石，不宜采用1416重锤破，应该考虑两段破碎。其中段粗碎可选用旋回式粗碎机或颚式粗碎机，段破碎可选用圆锥式破碎机。
（3）为避免轴承发热，设计上应优先考虑在小皮带轮上带风扇等辅助降温措施。同时浮动端传动轴承建议CARB圆环滚子轴承。该型轴承既可自动调心又可轴向位移，轴承外圈则可设计成过盈配合，从而避免了采用普通球面滚子轴承时，顶间隙过大易跑外圈，顶间隙过小则无法浮动的尴尬。
